HS弧形筛

概　要：★ HS弧形筛产品概述：　　HS弧形筛主要用于选煤厂及选矿厂对物料进行预先脱水、脱泥、脱介作业、分级媒泥回收。也可与水旋器配置使用，使细粒物进行有效的分级、脱水、脱泥、脱介。　　该筛机是由包角45度，...

在线订购立即咨询

欢迎拨打咨询热线：13803801680

产品详情
product details

★ HS弧形筛产品概述：
　　HS弧形筛主要用于选煤厂及选矿厂对物料进行预先脱水、脱泥、脱介作业、分级媒泥回收。也可与水旋器配置使用，使细粒物进行有效的分级、脱水、脱泥、脱介。
　　该筛机是由包角45度，60度曲率半径为2030MM筛箱构成。弧形筛面、筛框采用枢轴转向结构，能旋转180度，延长筛面使用寿命。

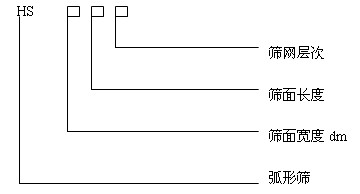

★ HS弧形筛型号说明：

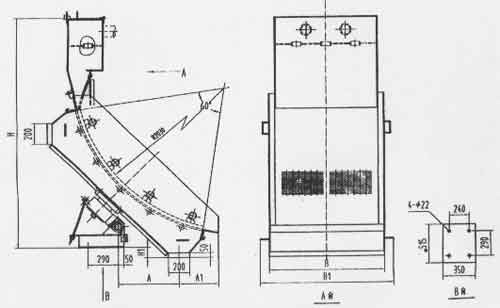

★ HS弧形筛弧形筛外形尺寸图表：

型号	外型尺寸（mm）
型号	A	A1	B	B1	H	H1
HS0715Ⅰ	489	384	700	855	2760	0
HS1015Ⅰ	489	38	1000	1155	2760	0
HS1315Ⅰ	489	384	1300	1455	2760	0
HS1615Ⅰ	489	384	1600	1755	2760	0
HS1915Ⅰ	489	384	1900	2055	2760	0
HS2215Ⅰ	489	384	2200	2355	2760	0
HS0720Ⅰ	666	492	700	855	2905	173
HS1020Ⅰ	666	492	100	1155	2905	173
HS1320Ⅰ	666	492	1300	1455	2905	173
HS1620Ⅰ	666	492	1600	1755	2905	173
HS1920Ⅰ	666	492	1900	2055	2905	173
HS2220Ⅰ	666	492	2000	2355	2905	173
HS2420Ⅰ	666	492	2200	2555	2905	173

★ HS弧形筛弧形筛技术参数表：

型号	处理量 th	筛宽(mm)	弧形半径 R(mm)	包角 (度)	筛孔尺寸（mm）
HS0715Ⅰ	40-80	700	2030	45	0.3~1.0
HS1015Ⅰ	60-120	1000		45
HS1315Ⅰ	90-180	1300		45
HS1615Ⅰ	120-220	1600		45
HS1915Ⅰ	160-300	1900		45
HS2215Ⅰ	200-360	2200		45
HS0720Ⅰ	40-80	700		60
HS1020Ⅰ	60-120	1000		60
HS1320Ⅰ	90-180	1300		60
HS1620Ⅰ	120-120	1600		60
HS1920Ⅰ	160-300	1900		60
HS2220Ⅰ	200-36	2200		60
HS2420Ⅰ	220-400	2400		60
